エスビック スマートC・型枠
スマートＣと同じ意匠を両面に施した型枠状ブロックです。花壇やフェンス下のウォールなどに適しています。

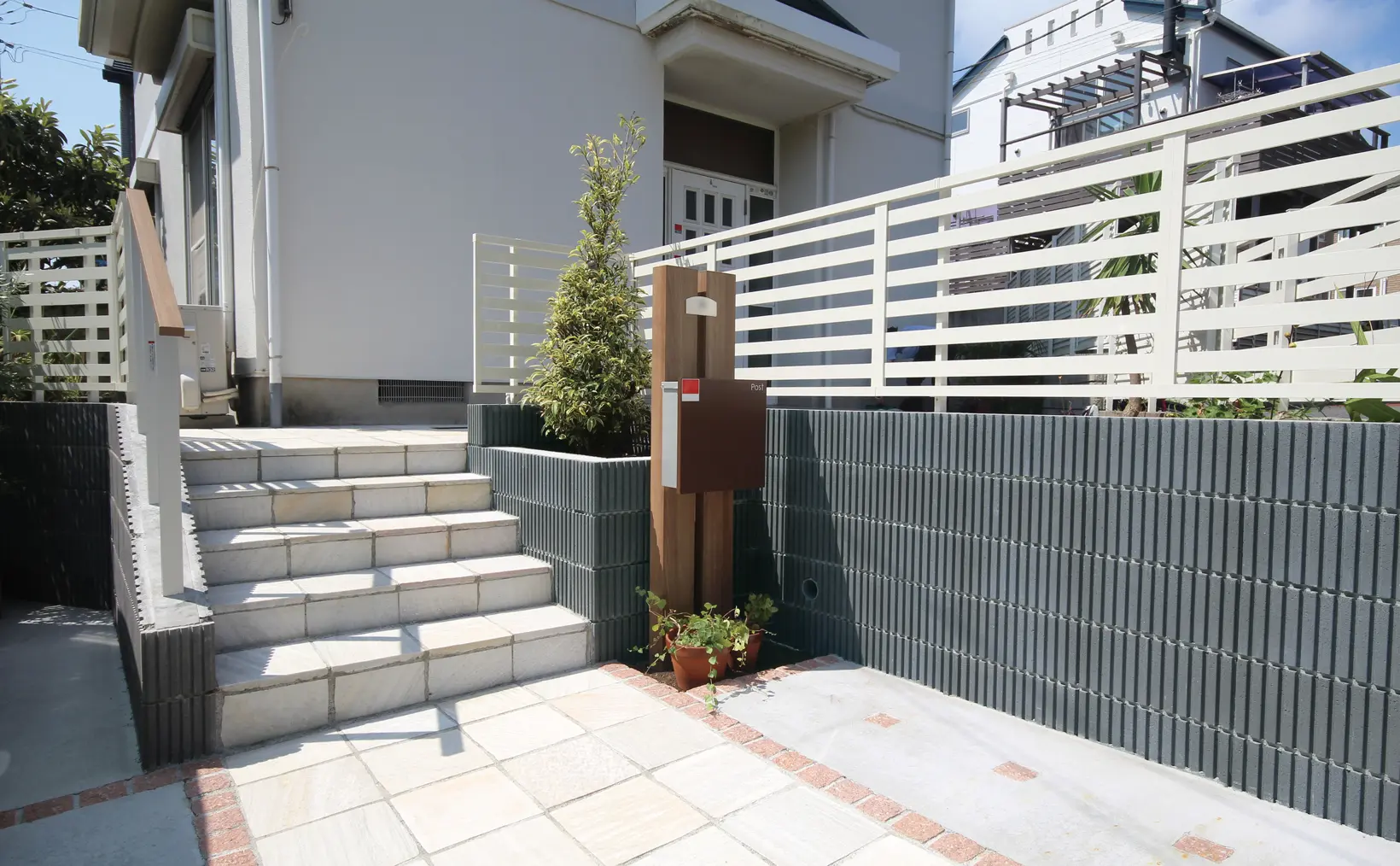

施工イメージ
特長
スマートC・型枠の特長
施工上の注意
●組積について
1段目(根付け)は、ハンチ用ブロック[図I]を使用してそうじ口を設置し、1日の作業終了時とコンクリート充てん前にはそうじ口からブロック内部に落下したモルタルやゴミを掃除してください。そうじ口を設置しないでゴミが残った状態でコンクリートを充てんすると、充てん不良が発生し危険です。必ずそうじ口を設置してください。
●配筋について
スマートC・型枠はウェブに直接鉄筋を置くことができません。横筋の配筋時には[図II]に示すように必ずブロックのえぐり部横空洞にかぶり厚さを確保して縦筋と結束して配筋してください。必要に応じてスペーサーを用いてください。([図II]参照)
●充てんについて
型枠状ブロック内部へのコンクリート充てんは、逐次充てん工法の空洞ブロックと違い、全てのブロックの組積終了後に階高充てん工法で行います。充てん作業の前には、ブロック内部の落下モルタルやゴミをよく掃除し、そうじ口を型枠で塞いだ後にコンクリートを充てんしてください。その際、塞いだ型枠に穴を開けておくと充てん確認を行うことができます。ウェブの上部は、コンクリート充てん作業がしやすいようにえぐりを加えています。
●材料について
使用するモルタル、コンクリート、鉄筋などは、巻末P.5「ブロック製品の標準設計·施工方法」をご覧ください。
●擁壁での使用について
本製品を擁壁で使用する場合は、4段までとしてください。RECOMユニットと性能が異なるため、RECOMシステムの認定仕様は使用できません。水抜き用
カラーバリエーション
サイズ・価格
| 品種 | 規格･L×H×W(mm) | 重量 (kg) | 価格 | 個/㎡ | コンクリート充填量 (㎥/㎡) | 備考 | |
| 150 | 基本形横筋 | 398[2]×190[10]×170(150) | 14.0 | 1,670円(税込1,837円) | 12.5 | 0.08 | [ ]内は標準目地幅の寸法です。 ( )内は正味厚さの寸法です。 |
| コーナー | 399[2]×190[10]×170(150) | 14.7 | 1,820円(税込2,002円) | ||||
| ハンチ用 | 398[2]×190[10]×170(150) | 10.0 | 2,200円(税込2,420円) | ||||
| 水抜き用 | 398[2]×190[10]×170(150) | 12.4 | |||||
・コンクリート充てん量の積算は実数です。ロス率を見込んだ値ではありません。
寸法図
商品スペック
| 商品名 | スマートC・型枠 |
|---|---|
| 英名 | SMART KATAWAKU |
| 商品分類 | 型枠・擁壁 |
| 材質・用途・特性 | 強度区分20／エコセメント／組積用／打込み目地／型枠ブロック／両面タイプ／JIS認証(基本形横筋,コーナー) |
| メーカー | エスビック（エスビック株式会社） |
※仕様・価格は変更される場合があります。最新情報はメーカー公式サイトをご確認ください。
