エスビック グラフ・ウォール
天然石を再現したコンクリートパネルと一体成型されたブロックです。荒々しい模様の砂岩意匠が特長です。

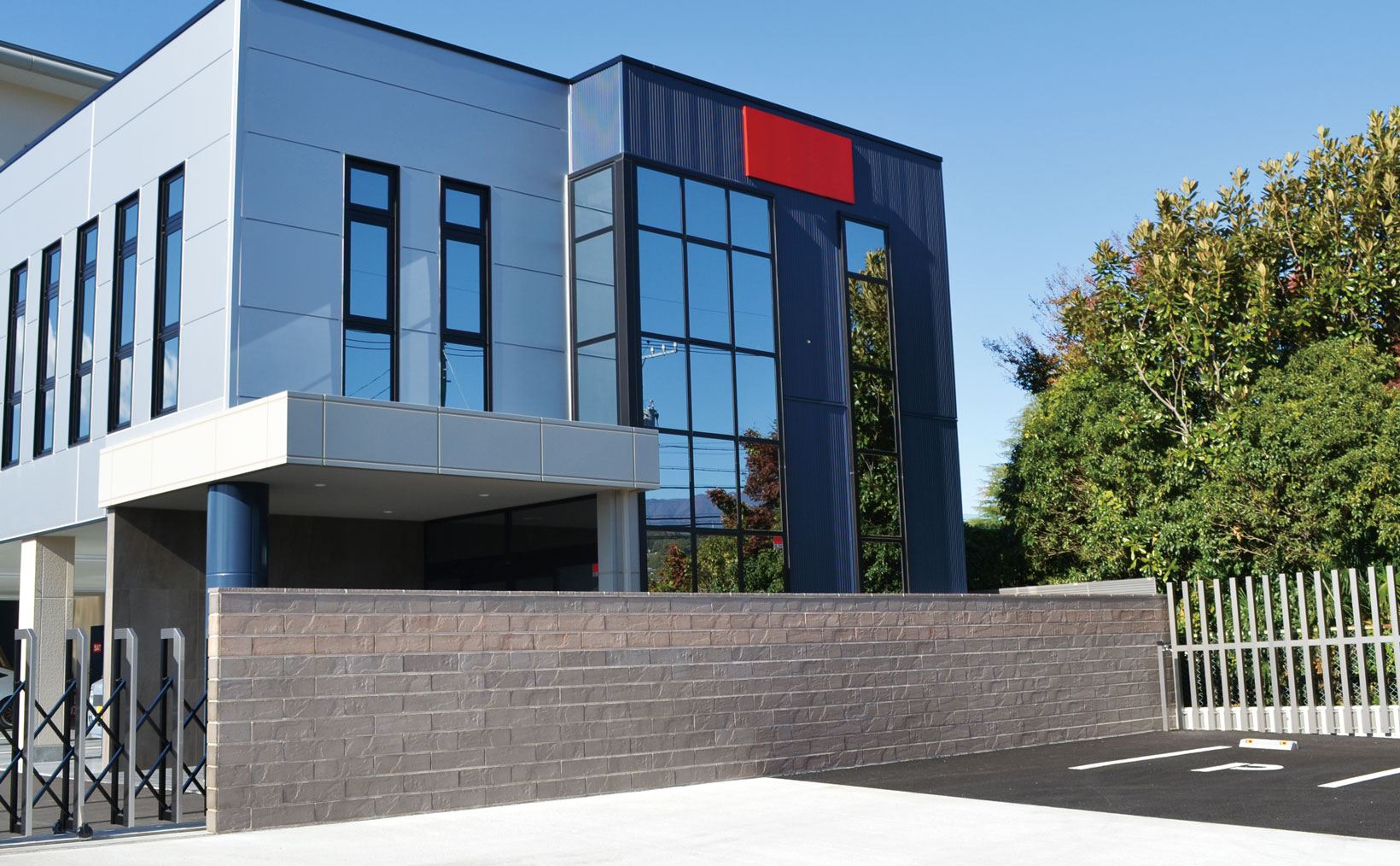

施工イメージ
特長
グラフ・ウォールの特長
動画紹介
コーナー部の施工
コーナーパーツは予め施工前日までに端部に施工するブロックに接着剤を用いて固定をしてください。接着剤が硬化するまで外側からマスキングテープでコーナーパーツを固定してください。
コーナーパーツを取り付けた端部ブロックの組積について。コーナーパーツ裏側にある結束線をハッカーを用いて縦筋に結束します。その後、モルタルを充てんしてください。
笠木の脱落防止
笠木・コーナー笠木の裏面には脱落防止用の固定用ステンレスプレート(2箇所)が埋設されています。施工時には、写真のように、固定用ステンレスプレートを立ち上げて、モルタル内に埋め込むように取り付けを行ってください。
両面タイプA面・B面の仕様
カラーバリエーション
サイズ・価格
| 品種 | 規格・L×H×W(mm) | 重量 (kg) | 価格 | 個/㎡ | 備考 |
| 両面 基本形横筋 | 498[2]×140[10]×145(120) | 11.9 | 4,940円(税込5,434円) | 13.3 | [ ]内は標準目地幅の 寸法です。 ( )内は正味厚さの 寸法です。 |
| 両面 基本形横筋1/2右・左 | 248[2]×140[10]×145(120) | 5.9 | 3,740円(税込4,114円) | ||
| 両面用 コーナーパーツ | 145×140×15 | 0.4 | 1,350円(税込1,485円) | ||
| 片面 基本形横筋 | 498[2]×140[10]×132(120) | 10.5 | 4,410円(税込4,851円) | 13.3 | |
| 片面 基本形横筋1/2右 | 248[2]×140[10]×132(120) | 5.2 | 2,810円(税込3,091円) | ||
| 片面 基本形横筋1/2左 | 248[2]×140[10]×132(120) | 5.2 | 2,810円(税込3,091円) | ||
| 片面用 コーナーパーツ | 132×140×15 | 0.4 | 1,350円(税込1,485円) | ||
| 笠木(両面、片面兼用) | 495[5]×30[10]×160 | 5.3 | 3,210円(税込3,531円) | ||
| コーナー笠木(両面、片面兼用) | 522[5]×30[10]×160 | 5.6 | 3,350円(税込3,685円) |
寸法図
商品スペック
| 商品名 | グラフ・ウォール |
|---|---|
| 英名 | GRUFF WALL |
| 商品分類 | デザインブロック |
| 材質・用途・特性 | 強度区分C16／重量ブロック／二次製品／エコセメント(基材ブロック)／組積用／両面タイプ／片面タイプ／破れ目地／充てん目地(1/2コーナーパーツ,笠木は除く)／クリア塗装 |
| メーカー | エスビック（エスビック株式会社） |
※仕様・価格は変更される場合があります。最新情報はメーカー公式サイトをご確認ください。
