エスビック ABロック3°
曲線に組積できるのが最大の特長の乾式型擁壁ブロック。3°の小さな壁面勾配により、土地を有効活用できます。

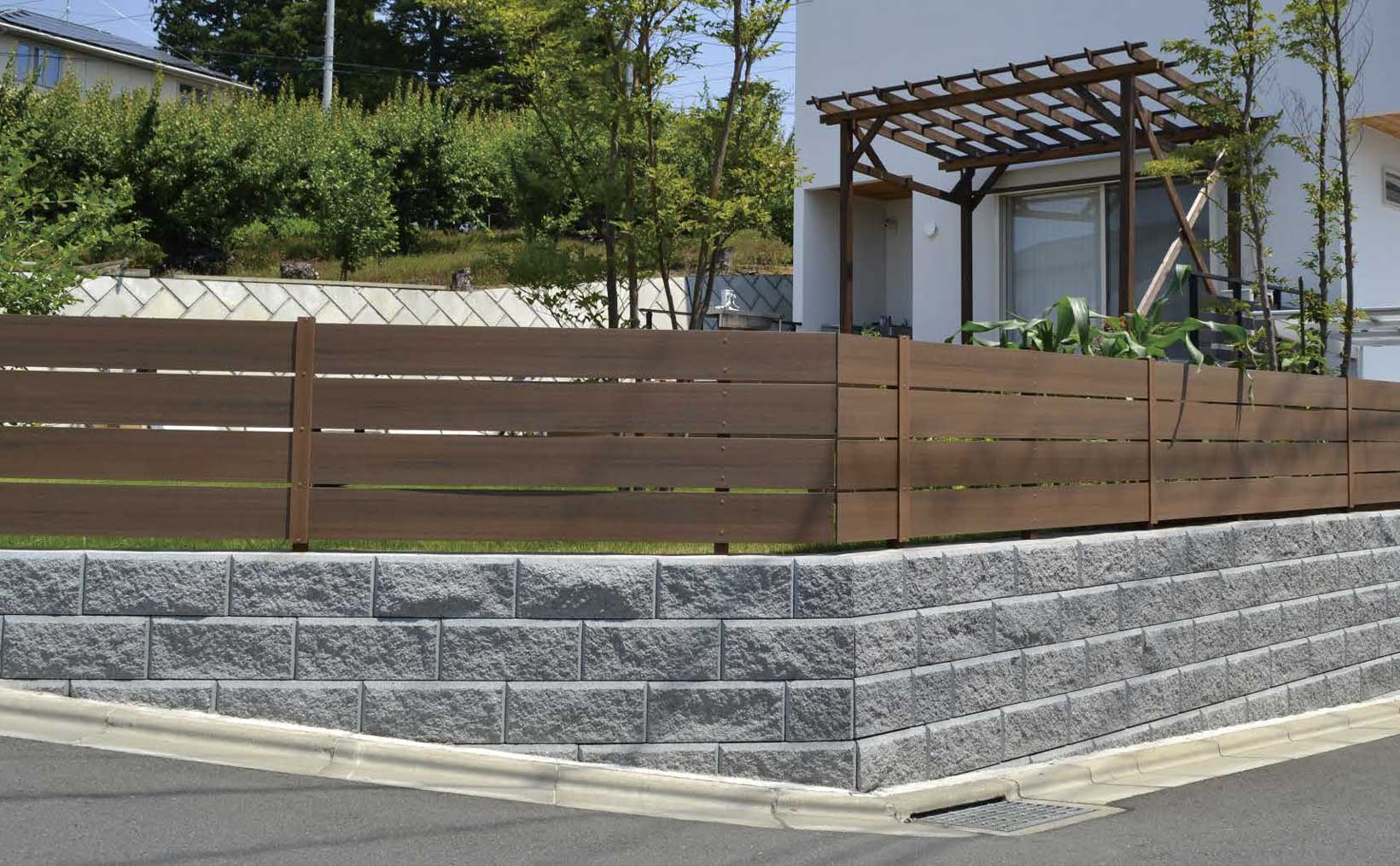

施工イメージ
特長
ABロック3°の特長
公園の景観に溶け込む、ABロックの石垣
ABロック3°ブラウン
緩やかなカーブを描く園路に沿って築かれた、ABロックの石垣。
芝生の築山を支える土留めとして機能しながら、公園全体の景観に自然に溶け込むデザインが特徴です。
施工断面
敷地を有効活用したい、小規模な土留めに最適[セットバック量=10mm]
ABロック3°は、乾式施工(無補強)で、最大高さ約0.9mまでの擁壁に適用できます。土工量が少なく、経済的であるとともに、敷地の有効活用が可能です。
・下図は砂質土、上載荷重なしでの施工断面の一例です。
・土質や上載荷重等の現場条件によっては、ジオグリッドによる補強が必要です。
・詳しい設計・施工方法は、『AB石垣標準施工マニュアル』をご覧ください。
AB石垣の資料
日本ABクラブHP
日本ABクラブは、日本全国でABロックを製造・販売しているメーカーからなる団体です。日本ABクラブHPでは、AB石垣の施工に関する技術資料や全国の施工例がご覧になれます。
ABロック施工動画
ABロックの施工について動画でご紹介致します。
カラーバリエーション
サイズ・価格
| 品種 | 規格･L×H×W(mm) | 重量(kg) | 価格 | 個/㎡ | 備考 |
| 基本 | 400×175〈190〉×250 | 21.6 | 2,190円(税込2,409円) | 14.3 | 〈 〉内は全高の寸法です。 [ ]内は裏面の寸法です。 |
| ジュニア | 200[98]×175〈190〉×250 | 10.6 | 1,320円(税込1,452円) | ||
| コーナー(右用/左用) | 400×175〈190〉×250 | 22.1 | 3,210円(税込3,531円) | ||
| キャップ | 400×90×250 | 18.1 | 2,640円(税込2,904円) |
寸法図
商品スペック
| 商品名 | ABロック3° |
|---|---|
| 英名 | AB ROCK 3° |
| 商品分類 | 型枠・擁壁 |
| 材質・用途・特性 | 強度区分25／エコセメント／擁壁用／R対応／破れ目地／片面タイプ／スプリット加工 |
| メーカー | エスビック（エスビック株式会社） |
※仕様・価格は変更される場合があります。最新情報はメーカー公式サイトをご確認ください。
