エスビック ABロック12°
曲線に組積できるのが最大の特長の乾式型擁壁ブロック。12°の大きな壁面勾配が、安定感を演出します。

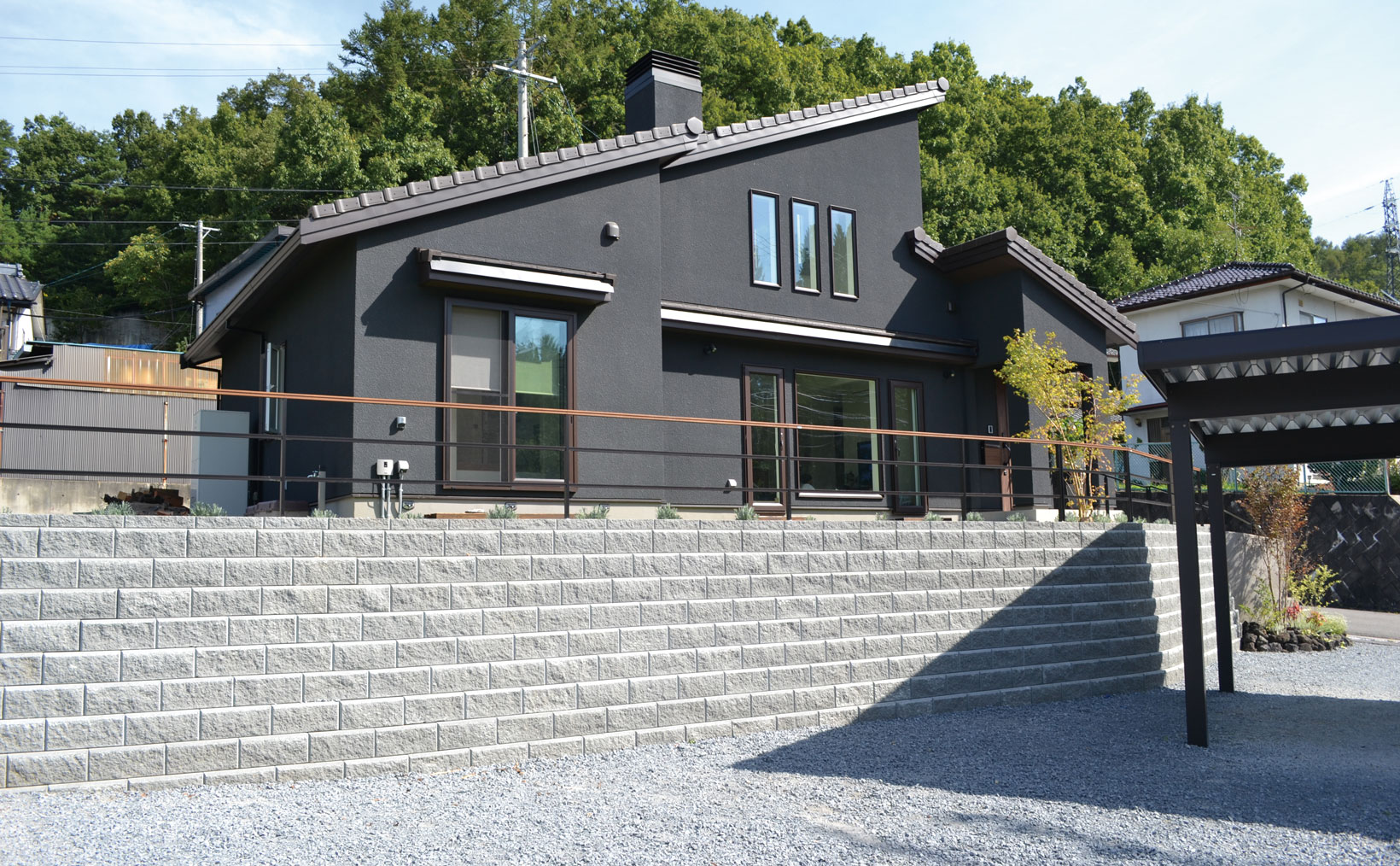

施工イメージ
特長
ABロック12°の特長
施工断面
安定感のあるABロック12°[セットバック量=37mm]
ABロック12°は、乾式施工(無補強)で、最大高さ約1.6mまでの擁壁に適用できます。壁面勾配が大きいため、無補強で高く組積でき、景観性にも優れています。
・下図は砂質土、上載荷重なしでの施工断面の一例です。
・土質や上載荷重等の現場条件によっては、ジオグリッドによる補強が必要です。
・詳しい設計・施工方法は、『AB石垣標準施工マニュアル』をご覧ください。
AB石垣の資料
日本ABクラブHP
日本ABクラブは、日本全国でABロックを製造・販売しているメーカーからなる団体です。日本ABクラブHPでは、AB石垣の施工に関する技術資料や全国の施工例がご覧になれます。
ABロック施工動画
ABロックの施工について動画でご紹介致します。
カラーバリエーション
サイズ・価格
| 品種 | 規格･L×H×W(mm) | 重量(kg) | 価格 | 個/㎡ | 備考 |
| 基本 | 400×175〈190〉×250 | 26.0 | 2,580円(税込2,838円) | 14.3 | 〈 〉内は全高の寸法です。 [ ]内は裏面の寸法です。 |
| ジュニア | 200[98]×175〈190〉×250 | 12.0 | 1,540円(税込1,694円) | ||
| コーナー(右用/左用) | 400×175〈190〉×250 | 28.0 | 3,500円(税込3,850円) | ||
| キャップ | 400×90×250 | 18.1 | 2,640円(税込2,904円) |
寸法図
商品スペック
| 商品名 | ABロック12° |
|---|---|
| 英名 | AB ROCK 12° |
| 商品分類 | 型枠・擁壁 |
| 材質・用途・特性 | エコセメント／強度区分25／擁壁用／片面タイプ／R対応／破れ目地／スプリット加工 |
| メーカー | エスビック（エスビック株式会社） |
※仕様・価格は変更される場合があります。最新情報はメーカー公式サイトをご確認ください。
