エスビック ABリテイン
地盤の高低差をしっかり守り、自然石積のイメージに近づけた意匠が特長の乾式型擁壁ブロックです。

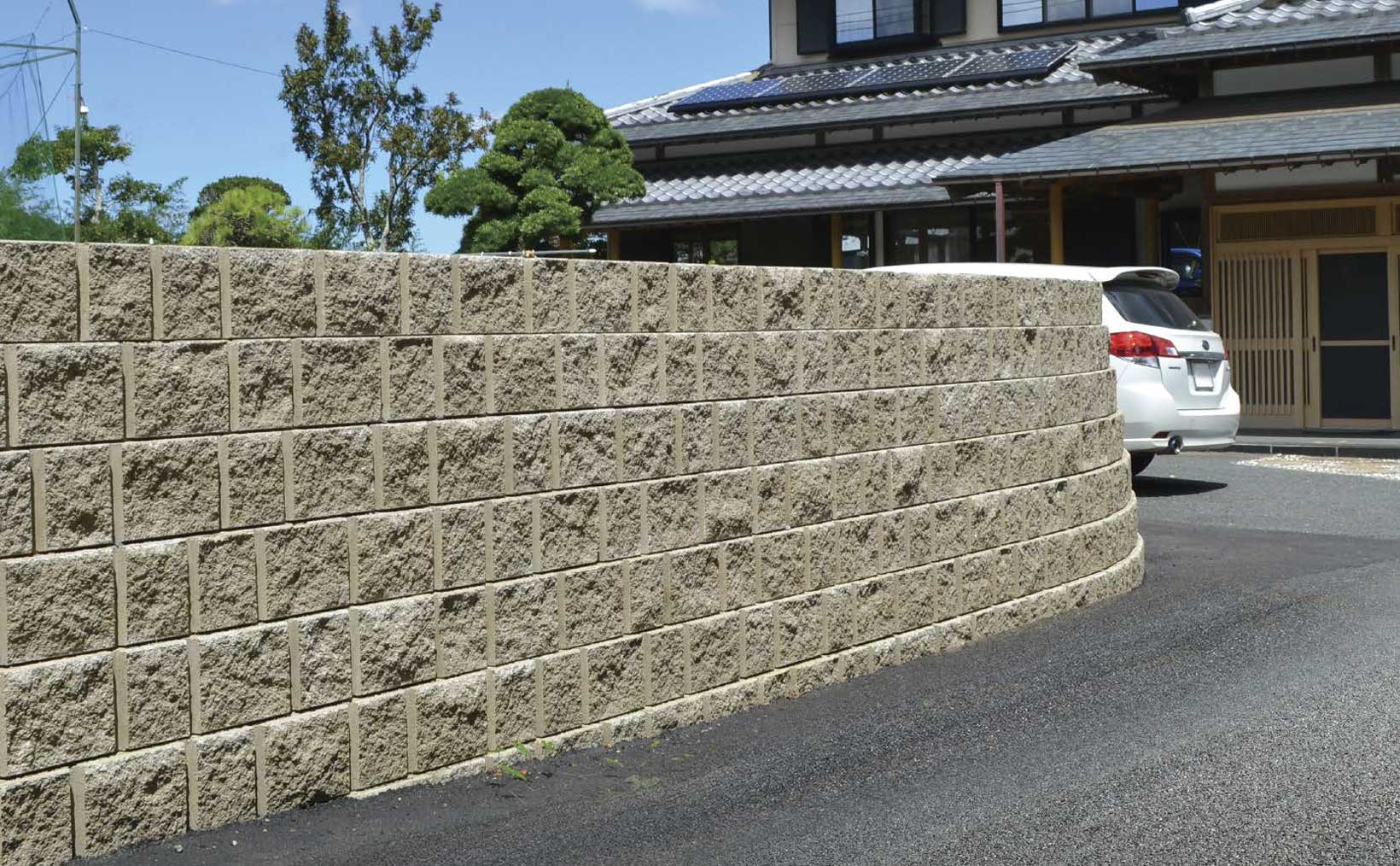

施工イメージ
特長
ABリテインの特長
組積のポイント
ABリテインは、基本が3:2、コーナーが1:1の位置に太い溝を配した、2面スプリットの「乾式土留ブロック」です。下左図のように1/2(L=200mm)ずらした組積と、下右図のようにコーナー(W=250mm)を使用した組積のどちらでも目地の通りづらいランダムな壁面デザインを創出できます。
施工断面
景観と安全のベストバランス[セットバック量=20mm]
ABリテインは、乾式施工(無補強)で、最大高さ約1.1mまでの擁壁に適用できます。敷地の有効活用と安全性の面でバランスの良い擁壁が築造できます。
・下図は砂質土、上載荷重なしでの施工断面の一例です。
・土質や上載荷重等の現場条件によっては、ジオグリッドによる補強が必要です。
・詳しい設計・施工方法は、『AB石垣標準施工マニュアル』をご覧ください。
AB石垣の資料
日本ABクラブHP
日本ABクラブは、日本全国でABロックを製造・販売しているメーカーからなる団体です。日本ABクラブHPでは、AB石垣の施工に関する技術資料や全国の施工例がご覧になれます。
ABロック施工動画
ABロックの施工について動画でご紹介致します。
カラーバリエーション
サイズ・価格
| 品種 | 規格･L×H×W(mm) | 重量(kg) | 価格 | 個/㎡ | 備考 |
| 基本※ | 400×175〈190〉×250 | 24.0 | 2,190円(税込2,409円) | 14.3 | ※形状(タイプ)の指定はできません。 〈 〉内は全高の寸法です。 |
| コーナー(右用/左用) | 25.5 | 3,210円(税込3,531円) | |||
| キャップ | 400× 90×250 | 18.1 | 2,640円(税込2,904円) |
寸法図
商品スペック
| 商品名 | ABリテイン |
|---|---|
| 英名 | AB RETAIN |
| 商品分類 | 型枠・擁壁 |
| 材質・用途・特性 | 強度区分25／エコセメント／擁壁用／片面タイプ／R対応／破れ目地／スプリット加工 |
| メーカー | エスビック（エスビック株式会社） |
※仕様・価格は変更される場合があります。最新情報はメーカー公式サイトをご確認ください。
